Cara menghubungkan kit RTK berbiaya rendah ke Carlson SurvPC untuk survei arkeologi
Di halaman ini
Produk yang digunakan dalam tutorial ini
Kami telah menerima banyak pertanyaan tentang cara memasangkan ArduSimple Kit RTK dengan perangkat lunak Carlson SurvCE atau SurvPC. Jadi, hari ini, kami akan memandu Anda melalui langkah-langkah untuk terhubung.
SurvPC mendukung penerima GPS/GNSS eksternal dan memiliki fitur bawaan. NTRIP klien. Ini berarti Anda dapat menerima koreksi RTK secara real-time melalui internet. Saat Anda memasangkan ArduSimple Dengan SurvPC di tablet Windows, Anda dapat mencapai akurasi hingga sentimeter dalam survei lapangan Anda. Perangkat lunak ini berbayar, tetapi versi demo memiliki fungsionalitas lengkap, tetapi terbatas hingga 15 poin.
Sebelum memulai tutorial ini, pastikan Anda memiliki kredensial yang diperlukan untuk terhubung ke NTRIP layanan. Jika Anda tidak yakin tentang NTRIP layanan di daerah Anda, kami telah menyiapkan Daftar NTRIP layanan koreksi di negara Anda.
Perangkat keras yang diperlukan:
- RTK Calibrated Surveyor Kit
- Tablet holder
- Tablet Windows, seperti Panasonic Toughpad FZ-G1, atau model lain dengan Bluetooth dan akses internet bawaan
Perangkat lunak yang diperlukan:
- Carlson SurvPC (a video panduan singkat tersedia)
Cara melakukan survei dengan kit RTK yang terjangkau dan Carlson SurvPC
Hubungkan kit RTK ke tablet dan mulai NTRIP koneksi
- Hubungkan perangkat RTK ke tablet Anda menggunakan kabel USB.
- Buka pengaturan Bluetooth di tablet Anda, cari kit RTK Anda dengan nama BT+BLE_Bridge_XXXX. Ketuk Pasangkan. Catatan: Ini hanya perlu dilakukan sekali.
- Buka aplikasi SurvPC dengan mengetuk ikon helm abu-abu di desktop tablet. Buka File—>Pekerjaan untuk memilih pekerjaan yang ada atau menyiapkan pekerjaan baru.
- Jika Anda membuat pekerjaan baru – ketik nama pekerjaan baru dan konfirmasi dengan warna hijau √ .
- Media Pengaturan Pekerjaan. Dalam majalah System Pengaturan tab untuk unit pengukuran, Azimuth nol, model Geoid untuk ketinggian ortometrik, dan pilih sistem proyeksi yang relevan dengan Negara Anda. Misalnya, untuk Inggris Raya, pilih OSGB 1936 revisi terbaru OSTN15 dan model Geoid OSGM15. Konfirmasikan Pengaturan Pekerjaan dengan warna hijau √ .
- Pergi ke Melengkapi tab dan tekan GPS Rover.
- Pilih Penerima GPS NMEA dari Pabrikan menu drop down.
- Pilih DJP dari model menu drop down.
- Pergi ke Comms Tab dan pilih Bluetooth in Mengetik. Pilih Windows Mobile in Tipe BT. Memilih BT+BLE_Jembatan_XXXX at Alat.
- Pergi ke Penerima tab dan atur Tinggi AntenaAnda juga dapat memasukkan ketinggian antena di Survei->Titik Toko.
- Pergi ke RTK tab untuk mengonfigurasi aliran koreksi yang akan dikirim SurvPC ke penerima Anda. Pilih Pengumpul Data GSM atau Wifi at alat. Pilih NTRIP at jaringan. Pilih Data di Pelabuhan RTK. Tekan persneling tombol di sebelah kiri di sebelah jaringan untuk mengkonfigurasi Anda NTRIP penyedia.
- Mengatur Nama of NTRIP Luascaster, Alamat IP, pelabuhan, user name dan Ppedang. tekan hijau √ untuk mengonfirmasi kredensial.
- Setelah konfirmasi dengan warna hijau √ tombol, SurvPC akan terhubung ke server dan mengambil stasiun pangkalan (titik pemasangan) yang tersedia.
- Pilih Mendasarkan stasiun dari daftar.
- Tekan tombol hijau √ dan kembali ke menu utama. Program akan terhubung ke jaringan dan mencoba membaca koreksi.
- Jika koneksi ke NTRIP berhasil, pesan konfirmasi akan muncul.
- Jika seluruh pengaturan Anda Rover Jika diatur dengan benar, ini akan dikonfirmasi oleh jendela pop-up lain yang ditampilkan di bawah. Hal ini juga akan dikonfirmasi oleh pengumuman bersuara.
Survei dan peta dengan akurasi sentimeter
Sekarang pergilah ke luar ke area terbuka dengan pemandangan langit yang jelas untuk menguji fungsionalitas atau melakukan pengukuran di lokasi.
Pergi ke Survei Tab dan pilih Poin Toko.
Sebelum layar penyimpanan titik terbuka, perangkat lunak akan menunggu perbaikan posisi pertama untuk menguji penerima.
Jika sinyal berhasil diterima, pesan konfirmasi akan muncul.
- Sekarang saatnya melakukan pengukuran dengan akurasi sentimeter. Buka Poin Toko dalam Survei Tab.
- Kamu sekarang Poin Toko mode. Periksa RTK Tetap Status di pojok kiri atas. Di kiri bawah, Anda akan melihat akurasi horizontal (misalnya, 1.4 cm) dan akurasi vertikal (misalnya, 1.1 cm). Dengan status RTK FIXED yang solid, Anda dapat mengharapkan presisi setingkat sentimeter.
- Sekarang jika solusinya adalah Tetap Anda siap memulai survei. Survei arkeologi pada dasarnya terdiri dari pemetaan tepi fitur arkeologi yang terungkap atau perubahan warna geologis, diikuti dengan survei intervensi penggalian manual atau mesin.
- Letakkan tiang Anda di titik atau garis yang ingin Anda survei. Pastikan waterpas bullseye pada tiang Anda berada di tengah sebanyak mungkin. Jika posisi waterpas tiang survei Anda berada di luar lingkaran tengah, hal ini dapat mengakibatkan ketidakakuratan.
- Saat Anda siap menyimpan titik, cukup ketuk S tombol di sebelah kanan dan tindakan yang berhasil akan dikonfirmasi oleh Titik Tersimpan ditampilkan sebentar di atas peta Anda dan Anda akan mendengar kesalahan suara dari speaker tablet. Jika kualitas solusi menurun atau akan berubah menjadi Mengapung prompt sistem akan memberi tahu Anda tentang hal ini dan akan menanyakan 'apakah kamu masih ingin menyimpan poinnya?' atau 'tunggu sampai diperbaiki'.
- Pilihan lainnya di kolom kanan adalah:
- A: Rata-rata
- O: Mengimbangi
- C: Opsi umum dan gaya pengkodean
- Monitor/Skyplot
- Jika Anda ingin melihat daftar titik yang disurvei, keluar dari Survei jendela dengan mengetuk merah X tombol dan pergi ke File->Titik.
- Daftar titik yang disurvei akan muncul.
Ekspor pengukuran untuk digunakan di CAD atau GIS
- Setelah survei Anda selesai, kembali ke menu utama. Ketuk Bola tombol di pojok kanan atas untuk mengakses Peta.
- Untuk mengekspor data yang Anda kumpulkan, buka File dan pilih format pilihan Anda, seperti CAD (DWG/DXF) atau ESRI Shapefile.
- Ketik nama file atau pilih yang sudah ada jika Anda ingin menggantinya. Ketuk hijau √ .
- Pilih opsi untuk ekspor Anda CAD berkas. Anda dapat membiarkan semuanya apa adanya dan mengonfirmasi dengan mengetuk hijau √ .
Tip: saat mempersiapkan CAD file yang akan diimpor selalu simpan dalam format 2010 dan ingat untuk menghapus semua arsir (isian objek) jika tidak, file tidak akan diimpor dengan benar.
- Setelah mengonfirmasi dengan tombol hijau, berkas Anda akan diekspor. Proses ini mungkin memakan waktu beberapa detik hingga beberapa menit, tergantung pada kompleksitas survei Anda.
- Setelah ekspor selesai, Anda akan melihat pesan konfirmasi.
- Anda sekarang dapat menutup perangkat lunak SurvPC. Anda tidak perlu menyimpan survei secara manual, karena setiap titik akan disimpan secara otomatis selama pengambilan gambar. Anda dapat melanjutkan mengerjakan dan menganalisis data survei nanti di PC desktop pilihan Anda.
Produk Terkait
RTK Smart Antenna
Gunakan smartphone Untuk melakukan pekerjaan survei dan geodesi dengan receiver RTK bersertifikasi NGS all-in-one ini. Anda akhirnya bisa membeli, bukan menyewa. Jika Anda membutuhkan kompensasi kemiringan, klik disini.

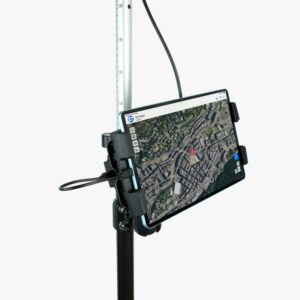

Tablet holder
